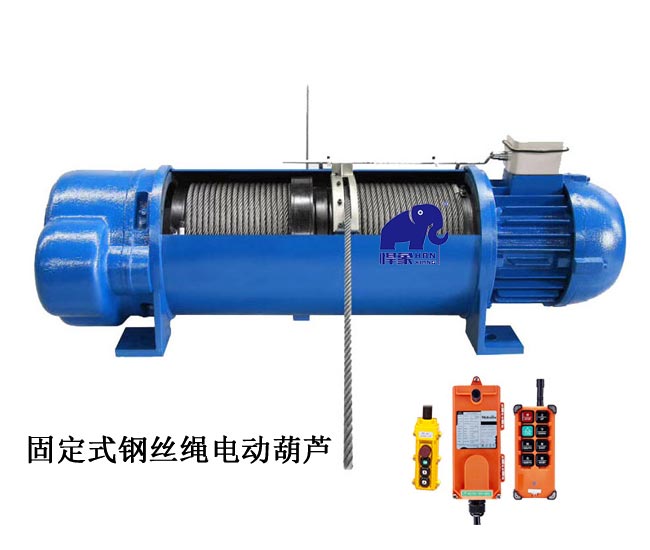

河北1.5噸3噸固定式電動葫蘆,屬于非標定制鋼絲繩電動葫蘆,區別于CD1電動葫蘆垂直起重不能斜拉歪吊使用。河北悍象坐式鋼絲繩電動葫蘆的鋼絲繩可以任意角度出繩,如水平雙向出繩,同向雙出繩,同向多條鋼絲繩出繩,實用性更強,適用于飛機庫大門、工業廠房、倉庫等場所提升門的提升。或機械設備的安裝、調試、搬運作業。
1、固定式電動葫蘆型號參數
CD1型,單繩起重1.5噸,雙繩起重3噸。采用南京總廠電機,起升電機功率4.5KW,起升電機電流11A,防護等級IP44,起升速度8m/min。行走電機功率0.4KW,行走電機電流1.25(A),行走速度20m/min,防護等級IP44。控制方式有兩種分有線、和無線遙控,德力西電器使用放心。
2、固定式電動葫蘆結構型式
電動葫蘆有固定式、小車式兩類,固定式分為“A1、A2、A3、A4”四種型式,可安裝在構架上使用。固定電動葫蘆沒有運行功能,可以上固定、下固定、側固定,可根據您的實際情況選擇合適的安裝方式,可安裝在固定支撐上作垂直的或不同角度的卷揚、牽引、起重用。
3、使用案例
(1)客戶的工業用x射線探傷室的拉門用鉛板制成,重約14t,面積30m,決定選用固定式電動葫蘆作為啟閉拉門的牽引動力。為了降低制造成本、便于使用維護,通過技術對接設計,我們在MD1型1噸6米鋼絲繩電動葫蘆的基礎上對卷筒和卷筒外殼作了一些改進,增加了一個導繩器和一根鋼絲繩,改變了鋼絲繩在卷筒上的纏繞方式,便達到用于雙向水平牽引的目的。如下圖2:

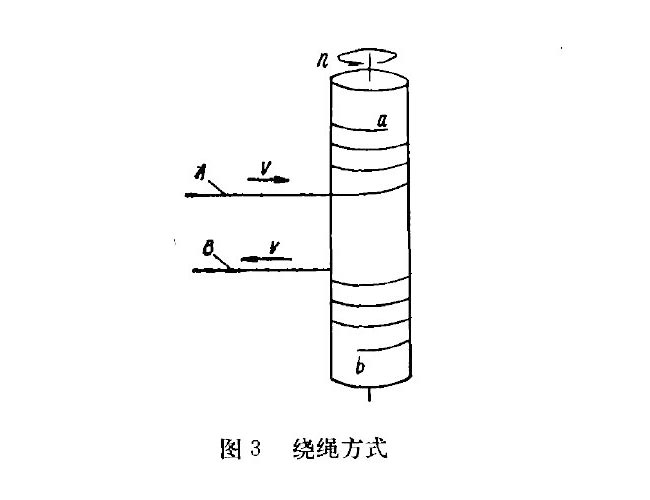

(2)在固定式電動葫蘆卷筒兩端各纏繞一根可滿足牽引長度的鋼絲繩圖3,由于繩槽的旋向都是右旋,當卷筒逆時針旋轉時,鋼絲繩A繞進,鋼絲繩B繞出。當卷筒順時針旋轉時,鋼絲繩A繞出,鋼絲繩B繞進,在鋼絲繩呈水平布置時可達到雙向水平牽引的目的。具體改進措施是在卷筒兩端a、b處加工出用于固定鋼絲繩繩尾的螺孔,以利于從卷筒兩端纏繞鋼絲繩。在卷筒外殼出繩口的背面,即原來焊有繩楔套的一而,再開一個出繩口,以利另一根鋼絲繩出繩并安裝另一個導繩器。
(3)固定式電動葫蘆由于一根鋼絲繩繞進時另一根鋼絲繩繞出,所以在裝配時要先將一根鉗絲繩纏繞在卷筒上,直至留出約4一5個空繩槽,然后纏繞另一根鋼絲繩。裝配后應保證兩導繩器之間有足夠的間隙,間隙在15mm左右。改進后的電動葫蘆一根鋼絲繩繞出時讓出的空繩槽恰好供另一根鋼絲繩繞進用,充分利用了卷筒原有的長度,使得整個電動葫蘆的結構更加緊湊。經實際操作表明,整個系統運轉正常,滿足了客戶的要求。
4、怎么安裝固定式電動葫蘆?
(1)H鋼上打孔安裝-A1A2式
a、用螺栓將A1式、A2式的電動葫蘆固定在H鋼導軌上。A1式是將電動葫蘆固定在H鋼下面,又稱懸掛式安裝。A2式是將電動葫蘆固定在H鋼上面,又稱坐式安裝。A2坐式電動葫蘆的安裝要求H鋼上面有足夠的固定空間,A2坐式可安裝在地面或固定架構上作垂直的或不同角度的卷揚起吊用。
b、怎樣打孔?關于H鋼的型號選擇與需要的H鋼長度有關。盡量選擇鋼板較厚的H鋼,更放心。打孔大小,孔距尺寸可以根據固定式電動葫蘆的規格和安裝方式來確定。
(2)左側右側打孔安裝-A3A4式
5、友情提示
河北1.5噸3噸固定式電動葫蘆,屬于定制產品,采購前請與在線客服技術對接。固定式可應用在多種型號的鋼絲繩電動葫蘆上,如CD1型單速、MD1型雙速、HC型大噸位、BCD型防爆等。設備使用時嚴禁超載,電動葫蘆作業時下面嚴禁站人或作業,使用前請加潤滑油。產品隨機附有控制箱、限位器接線說明書,設備安裝前請認真閱讀。
