行車電動葫蘆安裝調試潤滑與工作原理
電動葫蘆起重機，行車電動葫蘆安裝、調試、潤滑、規格型號與工作原理實拍圖，悍象起重供應的CD1鋼絲繩電動葫蘆、MD1鋼絲繩電動葫蘆、低凈空鋼絲繩電動葫蘆，可以單獨使用或安裝在直的、彎曲的架空工字鋼軌道梁上。還可作為提升機構與單梁起重機、門式起重機、橋式起重機、懸臂起重機、小型龍門吊配套使用。
一、行車電動葫蘆安裝前需要開箱檢查配件是否齊全，全套包含：電動葫蘆主機、吊鉤、電動跑車、斷火限位器、說明書、控制箱、控制箱支架、重錘限位、穿釘。木箱包裝。
二、行車電動葫蘆安裝調試工作
1、先測量工字鋼底部寬度。
2、將變速箱注入齒輪油，用量多少貼在減速器上的表格有說明。
3、用穿釘將跑車與電動葫蘆主機相連接，如圖示跑車已經安裝完畢（跑車安裝注意事項：這個主跑車帶有電機的跑車要安裝在斷火限位器這一側，其次跑車內部墊片四處要保持一致，跑車輪子外緣內徑要比剛才量的工字鋼底部寬度大2～3mm，）。

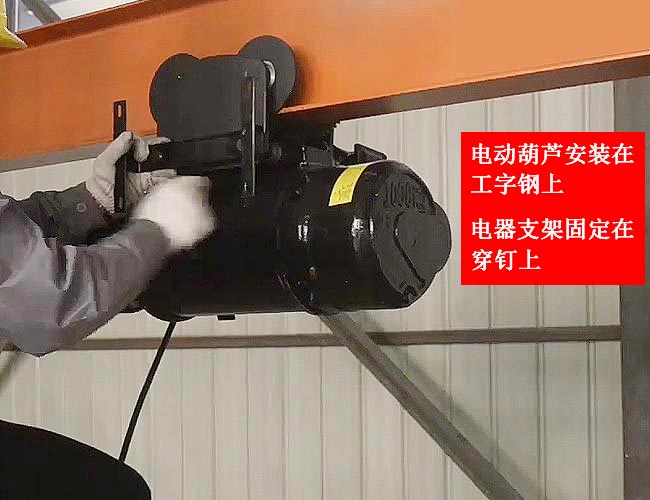

4、電動葫蘆安裝在工字鋼上，如圖所示電動葫蘆已經安裝好。
5、安裝控制箱：把電器支架固定在跑車穿釘上，電器支架上的四個孔為安裝控制箱的位置（控制箱安裝過程），如圖示控制箱已經安裝完畢。

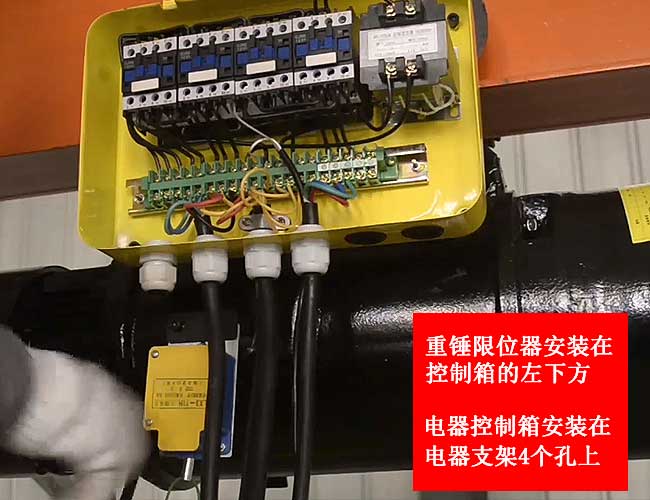

6、安裝重錘限位器：它的位置在控制箱的左下方。

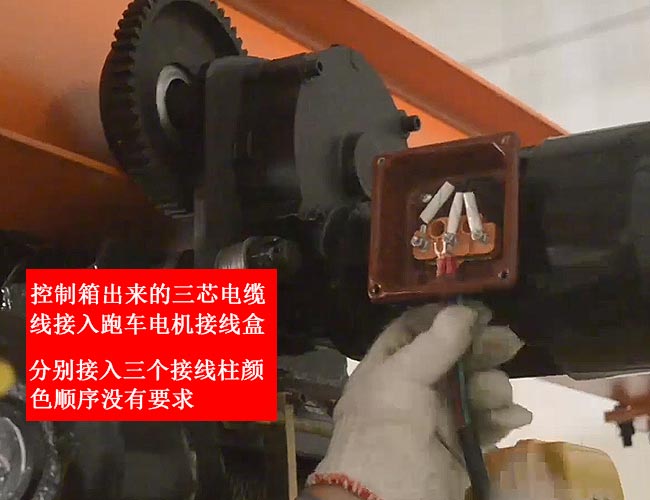

7、將電控箱出來的三芯電纜線與跑車電機相連接：控制箱出來的三芯電纜線接入跑車電機接線盒里，分別接入三個接線柱，顏色順序沒有要求。
8、控制箱接入電源線：將支架固定在跑車板上，電源線經過支架吊環接入控制箱，電源線接入至左側的三顆接線柱上面，電源線接好后進行調試，調試過程中單手向下用力拉鋼絲繩，山下左右點動調試，注意要點動，點動，點動。檢查上下左右方向是否正確，如果上下相反，調整電源線接線順序。（點動調試，查看方向是否接反，如果控制箱方向與開關上下左右標志相反，倒換電源線。）
9、安裝吊鉤：將鋼絲繩向下多放一些，注意在下放鋼絲繩的過程中，鋼絲繩不要撞到斷火限位器上的小撥塊，如圖示吊鉤已經安裝完畢。吊鉤安裝注意事項：鋼絲繩通過吊鉤的滑輪穿過重錘限位器，然后固定到鋼絲繩固定孔中，再用鋼絲繩繩卡卡緊。
10、重錘限位工作演示：重錘限位器的作用，是一個級上限位，主要是防止電動葫蘆吊鉤與卷筒沖頂，在上升過程中吊鉤撞擊重錘限位器，重錘限位器的高度可以通過綠色的鋼絲繩調整吊鉤的級上限位。

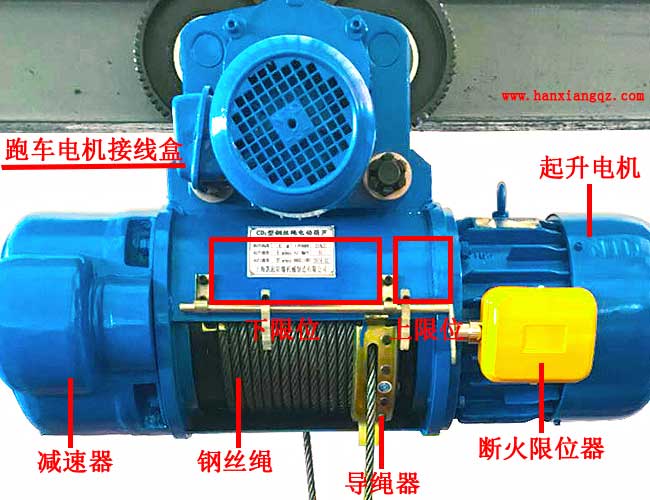

11、調節斷火限位器：斷火限位器的作用，是一個級上和級下限位，又稱為區間限位。級上限位與級下限位工作原理，限位桿上的兩個小撥塊是可以左右調節的，靠近斷火限位器的一側是級上限位，靠近減速器的一側是級下限位，根據自己所需要的位置調節好，用螺絲擰緊即可。（級上限位工作原理：電動葫蘆鋼絲繩在收繩過程中，導繩器向右移動，撞擊限位小撥塊，使上升按鈕失去控制，限位成功。級下限位工作原理：鋼絲繩出繩過程中，導繩器向左移動撞擊限位桿小撥塊，使向下按鈕失去控制，限位成功。）
12、安裝完成。測試上下左右。
三、行車電動葫蘆靜載試驗與動載試驗
1、靜載試驗：額定電壓下，以1.25倍的額定載荷，如：1噸的額定載荷為1.25噸。起升離地面100mm，靜止10分鐘后，卸載，檢查有無異常現象。
2、動載試驗：額定電壓下，以1.25倍的額定載荷進行動載懸空試驗，試驗周期為40S：升6s，停14s，降6s，停16s，如此進行15個周期，試驗后目測各部位有無異常現象，無異常則合格。
四、行車電動葫蘆使用注意事項
1、嚴禁超載、斜拉、重物下站人或作業！使用前請加潤滑油！在使用前檢查電器接線部分是否牢固，防止螺絲松動燒壞電器。檢查吊鉤、鋼絲繩、減速器等易損零部件的安/全技術狀況。無法看清場地、吊物情況和指揮信號時不得進行起重操作。
2、使用時，確保安裝穩固，禁止閑人進入吊裝危險區域并派專人看護。使用中必須保持足夠的潤滑油，并保持潤滑油的干凈，不含雜質和污垢。在吊裝時擺放或捆綁物品必須規范、符合吊裝規定要求。下放吊物時，嚴禁自由下落（溜）。不得利用級限位置限制器停車。在停工或休息時，不得將吊物、吊籃、吊具和索懸在空中。
3、友情提示：在CD1鋼絲繩電動葫蘆的實際作業中，不得超過起升高度允許值。例如標準1t9m電動葫蘆，適用有效起升高度≤9米的工況，如8米、7米、6米-1米。因為超限度會使卷繞在起升機構卷筒上的鋼絲繩繩尾固定措施超載失效，將導致重物墜落事故發生。

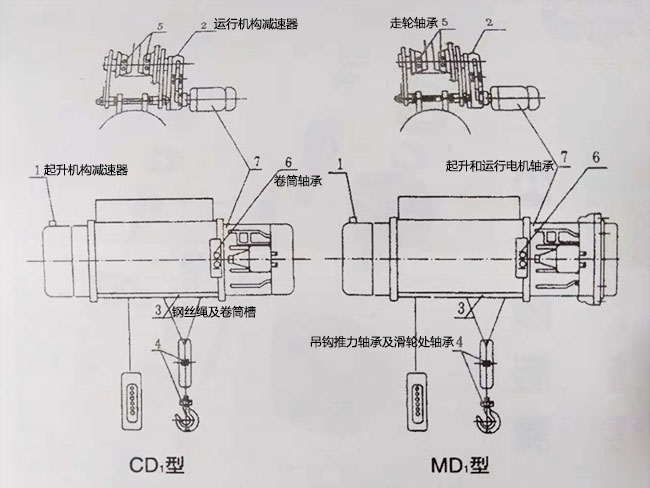

五、行車電動葫蘆潤滑工作（添加量與工作技巧）
1、CD1鋼絲繩電動葫蘆減速機潤滑一般加鈣基潤滑油，0.5噸電葫蘆加0.75升，1噸電葫蘆加0.75升，2噸電葫蘆加1.5升，3噸電葫蘆加1.7升，5噸電葫蘆加2.5升，10噸電葫蘆加3升，16噸電葫蘆加3升。電動葫蘆在使用前一定要加油，否則會導致減速機齒輪磨損，或造成吊物墜落事故，使用單位要引起重視。
2、起升機構減速器：自上部注孔注入，齒輪油HL-10或機械油HJ-50，三個月一次。
3、運行機構減速器：自上部注孔注入，鈣基潤滑脂ZG-3，三個月一次。
4、吊鉤推力軸承及滑輪處軸承：涂抹表面，鈣基潤滑脂ZG-3，六個月一次。
5、走輪軸承：涂抹表面，鈣基潤滑脂ZG-3，六個月一次。
6、卷筒軸承：涂抹表面，鈣基潤滑脂ZG-3，六個月一次。
7、鋼絲繩及卷筒槽：涂抹表面，鋼絲繩油脂，半個月一次。
8、慢速箱體：擠入，鈣基潤滑脂ZG-3，六個月一次。
9、起升和運行電機軸承：擠入，鈣基潤滑脂ZG-3，六個月一次。
六、行車電動葫蘆規格型號
1、額定載重：2t
2、電機功率：1.5kw
3、工作電壓：380V，50HZ
4、提升速度：8m/min
5、運行速度：20m/min
6、工字鋼軌道：16-28b
7、環形軌道回轉半徑：2m≤電動小車≤4m
8、防護等級：IP44，起升電機采用較大起動力矩錐形轉子制動異步電機，無須外加制動器，電機負載持續率為25%，電機采用B級或F級絕緣，電機防護等級IP44/IP54。
9、工作級別：中級M3，持電負載率25％，周期10分鐘，屬斷續運轉也稱反復短時工作制。
10、鋼絲繩直徑φ：11mm，GB1102-74（6*37+1）型起重鋼絲繩，表面磷化處理，耐磨防腐蝕，經久耐用。
