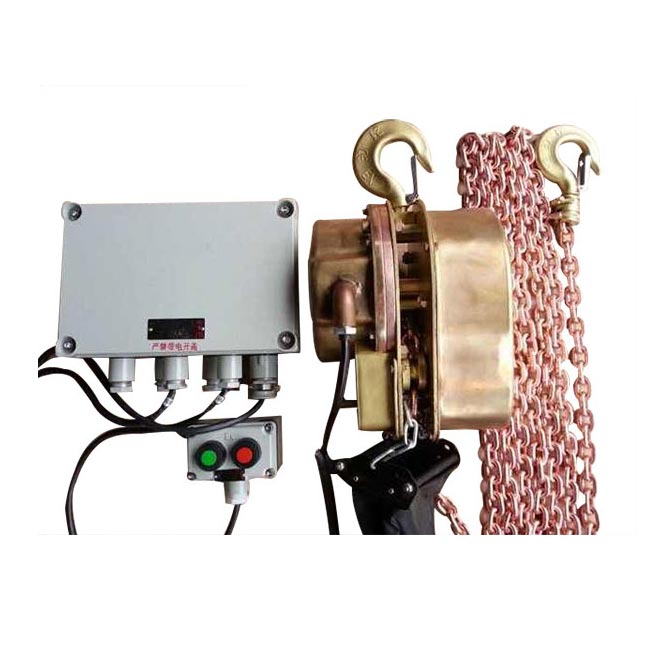

廠用防爆電動葫蘆吊鉤工作原理,EXdⅡBT4、EXdⅡCT4防爆環鏈電動葫蘆為隔爆型,起重0.5噸1噸2噸3噸5噸10噸,結構緊湊,體積小,起重能力大,當廠房內充滿爆炸混合物時,在確保安,全的前提下,是改進勞動條件,提高勞動生產率的理想工具。
1、廠用防爆電動葫蘆“隔爆型”是指電器外殼能夠承受通過外殼任何接合面或結構間隙滲透到外殼內部的可燃性混合物在內部爆炸而不損壞,并且不會引起外部爆炸性氣體環境的點燃。II類工廠(除I類煤礦井下)用電設備分為IIA、IIB、IIC三類,按照其點燃特性由易到難排序為:I類>IIA>IIB>IIC。
2、廠用防爆電動葫蘆吊鉤工作原理:在爆炸性環境中,特別是在爆炸性氣體環境中工作的防爆電動葫蘆用吊鉤裝置,它是由滑輪軸、軸承、碟形彈簧、軸用彈性擋圈、吊鉤、吊鉤橫梁、吊鉤螺母用防松裝置等零件組成的,這些零件的大小形狀及結構組成與同規格的通用型電動葫蘆用吊鉤裝置相同,但在它們可能會產生機械沖擊和摩擦的部位上,實施了無火花保護。
(1)防爆電動葫蘆吊鉤主要特征為:吊鉤的外表面覆蓋無火花的保護層,用MC鑄型尼龍制作吊鉤裝置用的滑輪,在吊鉤螺母、吊鉤橫梁的外露表面上,用銅帽和銅墊圈保護起來;在滑輪罩的外表面覆蓋無火花的保護罩,在滑輪軸中,心下方的滑輪罩內園周上,覆蓋無火花的保護條,在滑輪罩穿繩缺口年鑲嵌無火花的保護圈;用黃銅薄板制作銘牌,并用黃銅鉚釘鉚接在保護罩上。
(2)防爆電動葫蘆吊鉤特征:滑輪是用MC鑄型尼龍制作;在起重量大的吊鉤裝置上,滑輪可以全部采用MC鑄型尼龍制作,也可采用鋼質的軸承套鑲鑄在尼龍滑輪的輪轂上,還可以把鋼質的軸承套直接壓入尼龍滑輪的輪轂里;在起重量小的吊鉤裝置上,滑輪全部采用MC鑄型尼龍制作。
(3)防爆電動葫蘆吊鉤特征:滑輪罩外表面上所覆蓋的保護罩,當吊鉤裝置為短鉤型時,保護罩則是由兩只完全相同的保護半罩組成的,采用黃銅螺釘和鉤狀凸起固定在滑輪半罩上,把吊鉤裝置的滑輪罩外表面、滑輪軸的端部、吊鉤橫梁的端部全部罩住;當吊鉤裝置為長鉤型時,保護罩有兩只,每只又是由內保護罩和外保護罩組成的,把吊鉤裝置的滑輪罩外表面、滑輪軸的端部罩住。
(4)防爆電動葫蘆吊鉤特征:滑輪罩外表面所覆蓋的保護罩,即左半保護罩、右半保護罩,或內保護罩、外保護罩、可以用QBe2鈹青銅冷軋硬態薄板、H62黃銅薄板、含鎂量小于0.5%的防銹鋁薄板經過壓延而成,還可以用MC鑄型尼龍、聚氨脂橡膠、夾織物橡膠經過鑄造模壓而成。
(5)防爆電動葫蘆吊鉤特征:吊鉤外表面所覆蓋的保護層,是用無火花的金屬材料制成,在起重量大、工作頻繁的吊鉤裝置上,使用QBe2鈹青銅冷軋硬態薄板;在起重量小、工作不頻繁的吊鉤裝置上,使用H62黃銅薄板。
(6)防爆電動葫蘆吊鉤特征:吊鉤表面覆蓋的保護層,是由左半保護層和右半保護層組成的,左半保護層和右半保護層的外緣經過翻邊咬合而連成一體,保護層的內表面與吊鉤的外表面吻合或基本吻合。
(7)防爆電動葫蘆吊鉤特征:滑輪軸中,心以下的滑輪罩內園周面上所覆蓋的保護條,是用厚度1~1.5mm的黃銅板條料卷曲而成,保護條是用銅焊絲氣焊斷續焊縫的焊接方法、或用黃銅鉚釘鉚接的方法,覆蓋在滑輪罩的被保護面上。
(8)防爆電動葫蘆吊鉤特征:保護層所覆蓋的部位,應是吊鉤在吊鉤橫梁下方的全部表面積。
(9)防爆電動葫蘆吊鉤特征:吊鉤螺母、吊鉤橫梁的外露表面上,有厚度為1~1.5mm的H62黃銅薄板制成帽和銅墊圈,銅帽罩住吊鉤螺母的全部外露面和吊鉤橫梁的園柱側面,銅套下部的凸起向內側翻倒,把銅墊圈緊貼在吊鉤橫梁下方的園環端面上。
(10)防爆電動葫蘆吊鉤特征:滑輪罩穿繩缺口處鑲嵌的保護圈,是用QBe2鈹青銅、H62黃銅、含鎂量小于0.5%的防銹鋁等材料的薄板,按照滑輪罩穿繩缺口的實際形狀,制成園弧狀的腰形圈,鑲嵌在穿繩缺口處。
