電動葫蘆與永磁吸盤的結構,可用來吊運100KG-2噸,3噸,5噸的金屬板,屬于無電源起重設備,在機械制造業中都有應用。磁力吸盤對金屬板厚度、平面整潔、鋼板長度、鋼板材質都有要求,不同材質如鑄鐵、磨具鋼、鑄造件等都會影響吸盤的使用效果。
環鏈電動葫蘆、鋼絲繩電動葫蘆、微型電動葫蘆均可以作為起重設備用于吊運金屬板等物料。小車式電動葫蘆安裝在多種形式的起重機上或懸掛在工字鋼梁上,直線或曲線往復吊運重物,起重量200KG-10噸,起升高度1米-100米,上下左右前后移動,運行平穩,操作方便。CD1型為單速起升,MD1型為常速和慢速兩檔起升。
永磁吸盤是采用稀土永磁鐵硼為磁源,具有不耗電,吸力大、剩磁低、操作便捷、壽命長、結實耐用等優點,底部U型槽磁力吊的適用范圍,吸吊平面鋼板、圓鋼都可以。磁力吊廣泛用于機械工業、模具制造業、倉庫和交通運輸等場所搬卸鋼板、鋼錠等導磁性物體。
永磁吸盤工作原理:利用釹鐵硼永磁材料設計研發的吸盤,是利用磁通的連續性原理及磁場的疊加原理設計的,磁力吸盤的磁路設計成多個磁系,通過磁系的相對運動,實現工作磁極面上磁場強度的相加或相消,從而達到工作和卸載的目的。需要注意的是不銹鋼、碳材料、耐高溫材料、通電壓、通電流材料,不能使用永磁吸盤。

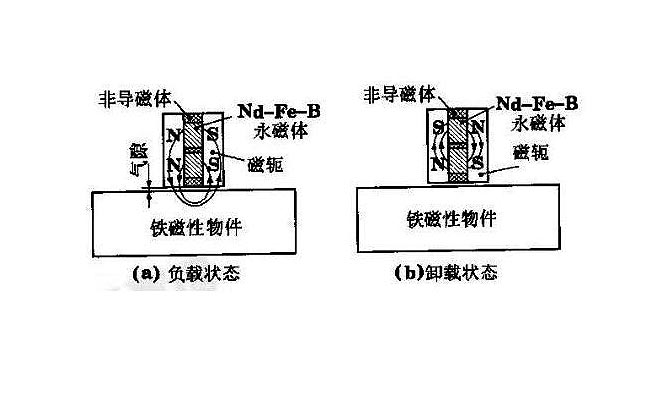

永磁吸盤的工作原理如下圖所示,當起重器磁極處于圖1a狀態時,磁力線從磁體的N極出來,通過磁軛,經過鐵磁性工件,再回到磁軛進入磁體的S極。這樣,就能把工件牢牢地吸在起重吊的工作極面上。當磁極處于圖1b狀態時,磁力線不到起重器的工作極面就在內部組成閉合回路,幾乎沒有磁力線從起重器的工作極面上出來,所以對工件不會產生吸力,就能順利實現卸載。

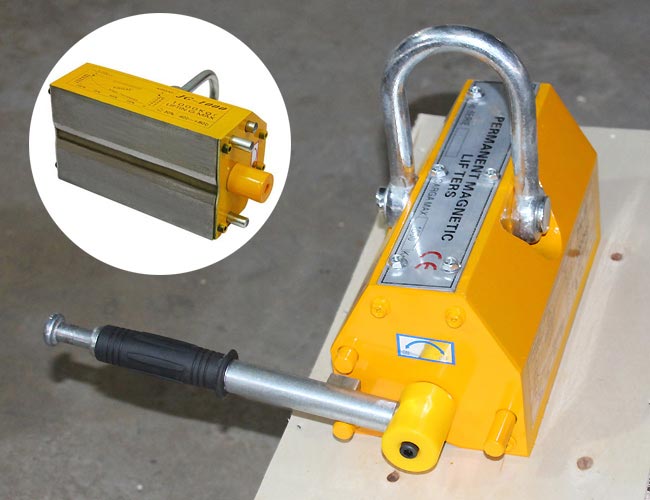

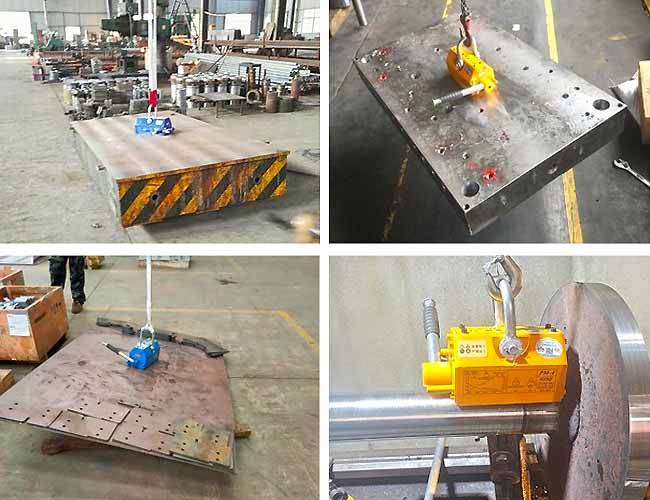

永磁吸盤又永磁起重器,安,全倍數可達到2.5倍、3倍、3.5倍,具有體積小,吸持強力,自重輕的特點。磁力吸盤適用于搬運鋼板、鐵塊和圓柱鐵材,比如機械零部件、沖床模具、井蓋等各類鋼鐵材料。這種吸盤的使用溫度要小于80,規格有100kg、300kg、400kg、600kg、1噸、2噸、3噸、5噸。
1、100kg磁力吸盤吊鋼板厚度為5~25mm,鋼板長度500mm。
2、200kg磁力吸盤吊鋼板厚度為10~30mm,鋼板長度600mm。
3、400kg磁力吸盤吊鋼板厚度為20~40mm,鋼板長度800mm。
4、600kg磁力吸盤吊鋼板厚度為25~50mm,鋼板長度1000mm。
5、1t磁力吸盤吊鋼板厚度為40~80mm,鋼板長度1300mm。
6、2t磁力吸盤吊鋼板厚度為50~100mm,鋼板長度1800mm。
7、3t磁力吸盤吊鋼板厚度為60~120mm,鋼板長度2300mm。
8、5t磁力吸盤吊鋼板厚度為80~160mm,鋼板長度3000mm。
